Модель представлений архитектуры вида 4+1¶

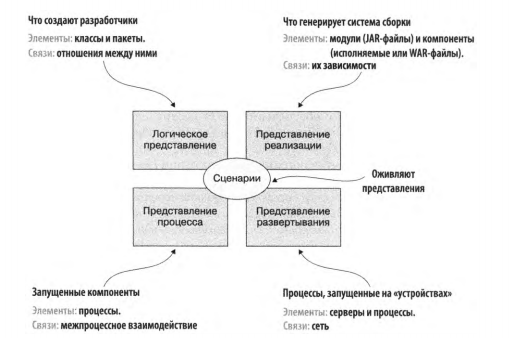

Модель 4+1 определяет 4 разных представления архитектуры ПО. Каждое описывает определенный аспект архитектуры и состоит из конкретного набора элементов и связей между ними.
- Логическое представление — программные элементы, создаваемые разработчиками. Связи — отношения между классами и пакетами, включая наследование, взаимосвязи и зависимости
- Представление реализации — результат работы системы сборки. Связи — зависимости между модулями
- Представление процесса — компоненты на этапе выполнения. Связи — межпроцессные взаимодействия
- Развертывание — то, как процессы распределяются по устройствам. Элементы — сервера и процессы. Связи — сеть
- Сценарии — оживляют предыдущие 4. Описывают, как компоненты внутри конкретного представления взаимодействуют между собой для обработки запроса.
